Простой самодельный USB интерфейс для цифровых видов связи.
(для Icom 718)

Пожелав работать цифровыми видами связи, я сразу отказался от интерфейса на основе COM порта, так как компьютеры и ноутбуки последних лет выпусков не имеют вообще ком порта, было решено сделать USB интерфейс.

Можно купить готовый интерфейс USB, но стоит от 100 до 250 долларов США. Вашему вниманию предлагается полноценный USB интерфейс с возможностью управления трансивером по САТ порту и CW. Стоимость затрат составит 5-7 долларов США. Здесь приведена схема и полное описание по наладке и настройке интерфейса к трансиверу Icom-718, для других моделей и фирм необходимо сверить распайку разъемов и их тип.

В радиоприемниках и трансиверах фирмы ICOM применен CI-V интерфейс, позволяющий подключать несколько аппаратов на одну общую линию. На рисунке приведена простая схема CI-V интерфейса с цепями управления прием-передача (PTT) и телеграфным выходом. В прочем последние модели ICOM имеют «программный» PTT, передаваемый по шине CI-V. Данный интерфейс автор использует с программой MixW 2.19 Интерфейс изготовлен на базе USB дата-кабелей от мобильных телефонов.

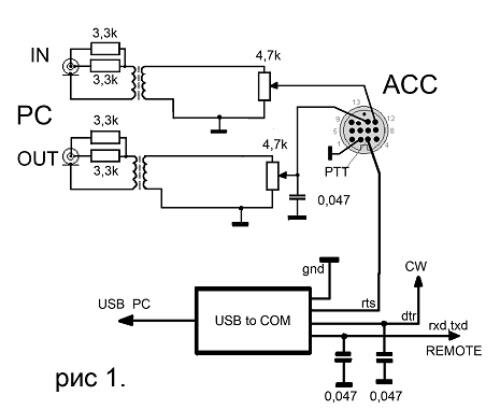

Принципиальная схема интерфейса приведена на рис 1.

Что необходимо.

1. Приобрести USB дата-кабель. Обратитесь к любому продавцу кабелей для мобильных телефонов и попросите USB кабель для самой старой модели телефона любой фирмы (например Nokia 2100) с «коробочкой» посредине кабеля ( в ней и находится USB-COM перходник )

сигналы управления соответственно с распайкой входов интерфейса трансивера.
Поторгуйтесь поскольку модель телефона будет старая и не ходовая то вам продадут кабель по его себестоимости 2-2.5 «бакса», нажимайте на то, что кабель у них так и будет валяться и пылиться на полке.
Желательно чтобы кабель был на микросхеме PL-2303 но если и на другой то не беда. Просто скачаете в интернете на нее datasheet (описание микросхемы). и драйвера.

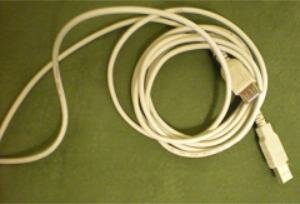

2. Приобрести USB удлинитель длиной 3-5 метров (в любом компьютерном магазине)
поскольку нам необходимо чтобы кабель соединения с компьютером был длиннее и имел собственный экран, USB дата-кабель как правило очень короткий и может быть даже без экрана. Для передатчика кабели должны быть в экране

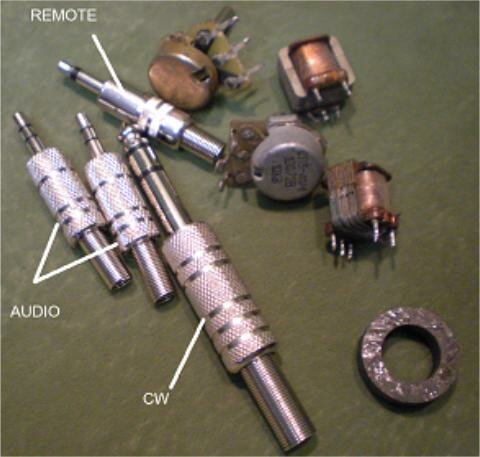

3. Купить комплект разъемов к трансиверу и звуковой карте компьютера.

Схема распайки USB-COM переходника на микросхеме PL-2303 и datasheet к ней
приведены на рис 2 и рис 3

На рынке существуют в многочисленных вариантах
дата-кабели с USB интерфейсом.
Кабель, который определяется как виртуальный COM-порт (Prolific PL2303, OTI-6858, FTDI, DKU-5 и т.д.).
В настоящее время их подавляющее большинство, и производятся они третьими фирмами практически для любых моделей мобильных телефонов. Если рассматривать схемы дата-кабелей собранных в варианте USB, то можно наверняка увидеть, что отличие их от COM заключается в основном только в дополнительной микросхеме преобразователя USB>COM Для схем USB вариантов дата-кабелей в основном существуют три разновидности наиболее распространенных микросхем преобразователей.
PL-230x (Prolific) - http://tech.prolific.com.tw/
CP210x (Silicon Lab.) - http://www.cygnal.org/
FTxU232x (Future Tech.) - http://www.ftdichip.com/
Здесь х – это как правило номера версий (или разработок). Иногда в конце названия микросхемы добавляют буквенные индексы. На сайтах производителей таких микросхем, как правило, всегда существуют драйвера и схемы типового включения.
Для взаимодействия с подобной микросхемой, существуют специальные «виртуальные» драйвера – это такие программы, которые эмулируют последовательные порты (СОМ5, 6 … и т.д.). Драйвера, как правило, идут на компакт диске к дата-кабелю вашей модели сотового телефона, новые версии драйверов для данных микросхем можно всегда найти в сети интернет. На микросхему PL-2303 у автора имеются последние драйвера PL2303_Prolific_DriverInstaller_v1.30 они подходят под. Win XP, Vista, Win 7. их можно скачать по ссылке http://webfile.ru/5021805


Порядок изготовления

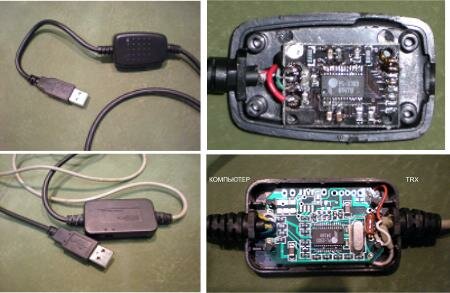

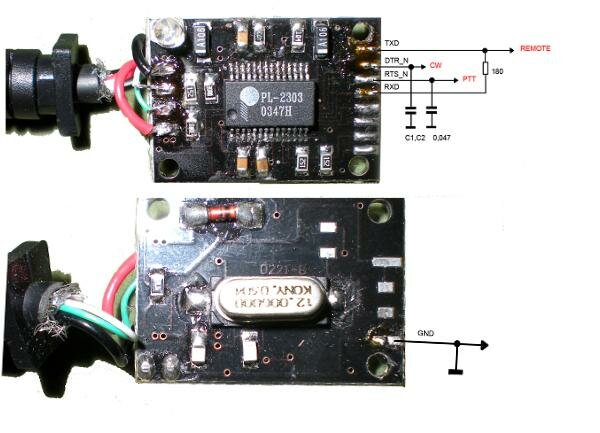

1. Разбираем коробку кабеля, и видим плату, на ней припаяна микросхема, читаем надпись на микросхеме и открываем на нее datasheet (описание микросхемы).

Рис 3 Плата может быть и другой.

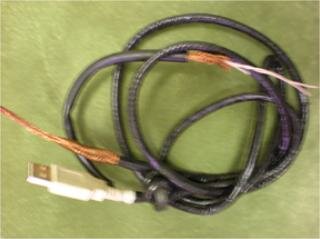

2. Отрезаем от кабеля USB удлинителя отрезок кабеля с USB разъемом и перепаиваем вместо старого и короткого кабеля перед перепайкой зарисуйте, какого цвета провода куда запаяны (проверьте прибором к каким клеммам подходят провода, поскольку даже если они совпадают по цвету со старым кабелем их распайка может не совпадать). Оставшийся кусок кабеля от удлинителя будем использовать для подключения от переходника к трансиверу и передачи сигналов РТТ, CW, и REMOTE

3. В соответствии с datasheet (описание микросхемы) находим вывод микросхемы с необходимым выходным сигналом и омметром определяем на какую площадку он выведен (как правило, на плате имеются пустые контактные площадки и они все соответствуют определенным выходам ком порта и соединены с выходами микросхемы. На телефон распаяны не все.) таким образом определяем все необходимые нам выхода.
Также находим выхода и к другим типам микросхем по datasheet

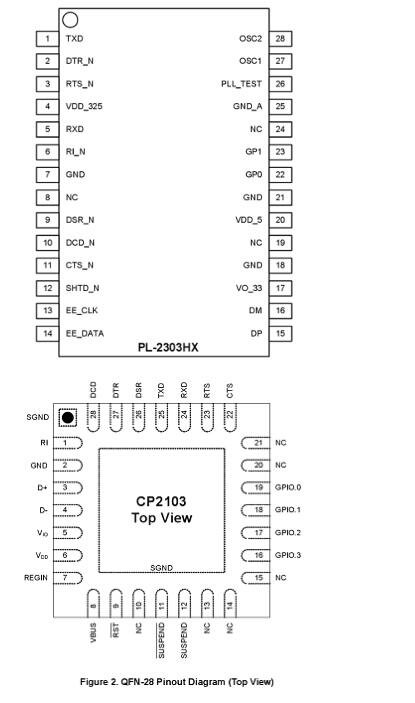

Привожу распиновку (datasheet) для микросхем PL-2303 и СР2103

Нам необходимы выхода для подключения к разъемам трансивера:
для микросхемы PL-2303
1. RTS_N (3я ножка микросхемы PL-2303 ) подключается ко входу PTT (3й контакт АСС трансивера)
2. DTR_N (2я ножка микросхемы PL-2303 ) подключается ко входу телеграфного ключа трансивера
3.RXD (5я ножка микросхемы) и TXD (1я ножка микросхемы PL-2303) гнездо трансивера REMOTE (соединяются в соответствии с приведенной схемой рис.1 рис 2)

для микросхемы СР2103
1. RTS (23я ножка микросхемы СР2103 ) подключается ко входу PTT (3й контакт АСС)
2. DTR (27я ножка микросхемы СР2103) подключается ко входу телеграфного ключа трансивера
3.RXD (24я ножка микросхемы) и TXD (25я ножка микросхемы PL-2303) гнездо трансивера REMOTE (соединяются в соответствии с приведенной схемой рис.1 рис 2)

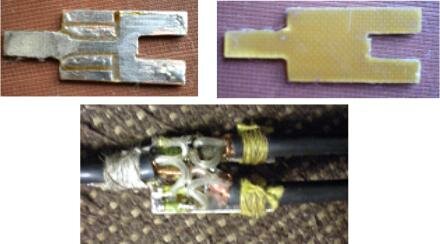

4. Из кусочков фольгированного стеклотекстолита или просто пластмассы вырезаем несколько разветвителей для кабеля, чтобы наши соединения были понадежней

приматываем концы кабеля нитками к планке.

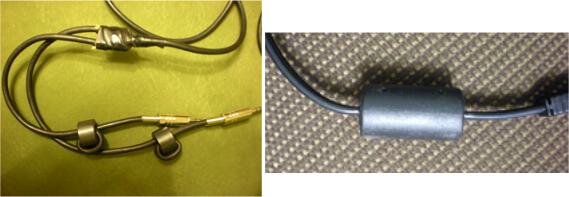

Концы кабеля пропускаем через ферритовые кольца делаем несколько витков и припаиваем разъемы для подключения. Кольца нужны для предотвращения ВЧ наводок от передатчика, можно вместо колец использовать ферритовые трубки или при покупке USB удлинителя выбирать с фильтрами на концах кабеля

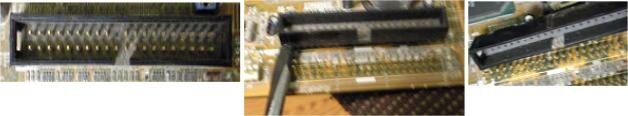

5. необходим разъем АСС вилка марка DIN 13 если такого разъема нет то его легко сделать из обычного разъема для бытового магнитофона. Берем кусок термостойкой пластмассы (у меня стеклотекстолит 5мм если толще то необходимо ножом отслоить до толщины 5мм) выпаиваем из старой материнской платы компьютера несколько контактов разъема IDE для подключения HDD

сначала необходимо отверткой снять пластмассовый корпус с контактов (его мы будем использовать как кондуктор для точного сверления отверстий под контакты) из платы выпаиваем 8шт контактов нам будет достаточно при желании можно и 12шт, берем кусок пластика, накладываем пластмассовый корпус и через его отверстия тонким сверлом сверлим 2 ряда по 4шт. затем корпус смешаем на один ряд вверх вставляем контакты чтобы он не сдвинулся и сверлим третий ряд получим заготовку, разъема используя половинки корпуса разъема от магнитофона как шаблон вычерчиваем круг вокруг отверстий и вырезаем заготовку. На эпоксидном клее вклеиваем контакты предварительно вставив их в пластмассовый корпус от разъема чтобы они не кривились, снимем его когда затвердеет эпоксидка.

Вот что у нас получилось разъем АСС готов. Осталось немного укоротить по длине половинки корпуса, чтобы контакты не так глубоко сидели внутри, впрочем, этого можно и не делать.
6. Сборка низкочастотной части схемы как правило не вызывает трудности.
Берем любые трансформаторы с сопротивлением обмоток от 100 Ом и выше, с коэффициентом трансформации 1:1 - 1:3. (я использовал железо от трансформаторов приемника «Селга» и мотал 2 обмотки по 1000 витков каждая провода ПЭЛ 0,06-0,09 взятого из старого реле) Можно использовать трансформаторы от старых транзисторных приемников и т.д. Уровни приема и передачи устанавливаются регуляторами компьютера и интерфейса. Все детали размещаются в отдельном металлическом корпусе, на панели которого расположены регуляторы уровня входного и выходного сигнала интерфейса, поскольку при работе приходится подстраивать уровни принимаемого и передаваемого сигнала, а использовать регуляторы компьютера не всегда удобно и оперативно.
Блокировочные конденсаторы должны быть обязательно керамическими, их емкость некритична от 0,022 до 0,068мкф. Ферритовые кольца могут быть любого размера позволяющего сделать 2-5 витков кабелем, к которому подключены разъемы.
Необходимо обратить внимание на экранировку кабелей подключения интерфейса они должны быть в отдельных экранах, для цифровой части может быть общий экран, для аудио входа и выхода необходимы отдельные экраны, (желательно но не обязательно затем все кабели поместить в общий экран, у меня взят экран от телевизионного антенного кабеля и надет поверх всех кабелей он заземляется на корпус трансивера).

Наладка интерфейса.

Внимательно проверьте монтаж. Затем обязательно соедините корпус компьютера с корпусом трансивера, если подключаете ноутбук или нетбук необходимо сразу подключать USB разъем его корпус соединен с экраном а экран с трансивером (обязательно при монтаже проверьте омметром наличие контакта между корпусом и оплеткой USB кабеля), а уже затем подключать аудио вход и выход

Установка драйвера для USB дата-кабеля

Драйвер нужно устанавливать при отключенном USB-кабеле, то есть дата-кабель не должен быть подключен к компьютеру.
Первое.
Инсталлируем драйвер для USB-кабеля. Он находится на прилагаемом к кабелю CD.Открываем диск. Вы увидите две папки: папку INF и папку SETUP. Открываем папку SETUP и видим файл PL-2303 Driver Installer, кликаем по нему два раза мышью. Программа предлагает Вам начать установку драйвера. Кликаем кнопку Next и начинается установка драйвера. После нажатия на кнопку Finish установка драйвера завершена.
Второе.
Перегружаем компьютер. Подключаем кабель к USB-порту. Автоматически находятся и распознаются новые устройства. Система сообщает Вам об этом в правом нижнем углу панели задач.
Третье.
Для настройки программы для работы с телефоном Вам обязательно понадобится информация о том, какой COM-порт эмулируют драйверы дата-кабеля.
Кликаем по папке «Мой компьютер» правой кнопкой мыши и выбираем раздел «Свойства» -> вкладка «Оборудование» -> раздел «Диспетчер устройств» -> раздел «Порты (COM & LPT)».
Находим Prolific USB-to-Serial Comm Port (COM*), где * - виртуальный СОМ-порт, который будет использоваться при работе с кабелем.
Кликаем мышкой на Prolific и правой кнопкой выбираем «Свойства» - вкладка «Параметры порта» - скорость устанавливаем на 9600.

Установка драйвера для USB дата кабеля на чипе PL2303 Prolific:

Скачиваем файл к себе на компьютер.
Запускаем файл установки до подключения USB дата кабеля к компьютеру! При необходимости (если об этом попросит Windows) – перезагружаем компьютер.
После этого подключаем дата кабель в USB порт компьютера. Система обнаружит новое устройство и присвоит ему новый виртуальный сом-порт.
После этого заходим в Панель управления – Диспетчер Устройств – Порты СОМ и LPT, там должен появиться новый виртуальный сом-порт: Prolific USB-to-Serial Comm Port (COM3) (или COM4, COM5).
Вот этот виртуальный сом-порт вы должны указывать во всех программах для работы с этим кабелем!

Устанавливаем программу MixW ее можно взять на сайте www.mixw.net

на этом сайте можно скачать и файл помощи к программе. Или http://webfile.ru/5021815 для MixW 2.20 (но у нее бывают проблемы с русским на виндовс7) поэтому лучше MixW 2.19 здесь http://webfile.ru/5021817
Подключаем кабели, включаем трансивер и выбираем минимальную мощность на передачу. Запускаем программу MixW (для Украинских пользователей она бесплатна) Можно использовать программу и других производителей, но в настройках программы необходимо указать правильность выходных сигналов:
RTS для РТТ; DTR для CW

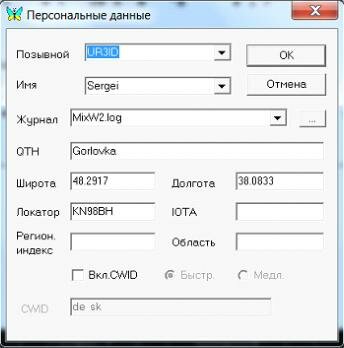

В меню программы "Конфигурация" щелкаем по первому пункту "Персональные данные" и в открывшимся окне вводим свои данные, как показано на рисунке

В меню "Конфигурация" выбираем опцию "Настройка САТ/PTT интерфейса..." там ничего не трогаем и нажимаем кнопочку "Детальн.". Далее в открывшимся окне выбираем СОМ порт, на который у нас будет выведен сигнал переключения с приема на передачу (виртуальный порт который был при установке кабеля если мы подключаем в другое гнездо USB нужно выбрать другой порт поэтому лучше всегда подключать в одно гнездо постоянно) Остальные данные оставляем без изменений (CW через САТ оставим пока в покое если будем работать CW поставим птичку CW через САТ команду и для DTR выбираем CW).

Настройка РТТ

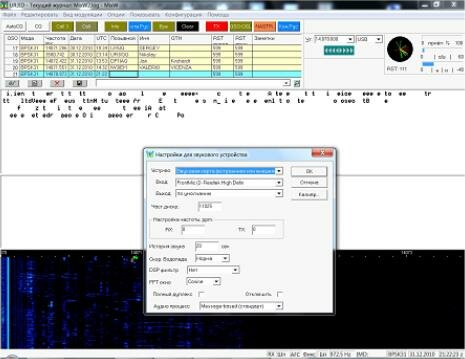

Далее в меню "Конфигурация" выбираем опцию "Настройки для звукового устройства..." (как показано на рисунке) и выбираем ту звуковую карту, установленную в компьютере (может быть у Вас несколько звуковых плат), которую мы собираемся использовать. Остальные установки оставляем без изменений.

Далее в меню "Вид модуляции" выбираем PSK-31 (ставим "галку", если она не стоит по умолчанию). В меню "Опции" выбираем "Установить частоту (ЧТ)" в соответствии с тем диапазоном, на котором мы предполагаем работать.

Далее в меню «Показать» выбираем «Панель частоты САТ» и пробуем в ней выбрать другой диапазон, при этом трансивер должен сам переключится на выбранный диапазон
также при вращении колеса мыши должна изменяться частота настройки и при выборе вида излучения тоже.
(Обратите внимание чтобы мощность трансивера была минимально возможной почему будет объяснено в разделе Проблемы и борьба с ними) Далее пробуем перевести трансивер в режим передачи нажав на кнопку CQ трансивер должен включиться на передачу и передать текст общего вызова. После окончания передачи вызова он сам должен перейти на прием.

На этом считаем конфигурацию программы (в самом простейшем случае) законченной.

Проблемы и борьба с ними

У многих пользователей цифровых интерфейсов (даже заводских) возникают проблемы с компьютером при работе на передачу:
• При работе на передачу с полной мощностью пропадает управление по САТ
при этом кабель USB определяется как неизвестное устройство – это связано с наводкой ВЧ передатчика на USB-COM переходник (зашунтируйте провода выходящие из переходника на трансивер конденсаторами по 0,047мкф и пропустите кабеля через ферритовые кольца возле переходника с обеих сторон и возле трансивера и компьютера) уменьшив мощность трансивера до минимума включаемся на передачу и повышаем её до максимума при этом работа интерфейса не должна нарушаться.
• Если при повышении мощности перестает работать компьютерная мышка (чаще всего USB) вытаскиваем вставляем работает, включаем передатчик не работает –
Замените на мышке кабель подключения (он как правило вообще не имеет экрана!) взяв экранированный кабель от USB удлинителя как и для интерфейса и пропустив его через ферритовое кольцо возле компьютера. Проверяйте омметром к каким клеммам разъема какие провода подпаяны в удлинителе и мышке как правило цвет проводов не соответствует клеммам!!!
• Если самопроизвольно подвисает клавиатура пропустите кабель через ферритовые кольца возле компьютера и возле клавиатуры.
Список частот на которых работают PSK31
Даны центральные частоты +/- для PSK31
160 метров 1838,0 Кгц
80 метров 3580,0 Кгц
40 метров 7035,0 Кгц
30 метров 10140,0 Кгц
20 метров 14070,0 Кгц
18 метров 18100,0 Кгц
15 метров 21080,0 Кгц (реально 21070,0 Кгц)
12 метров 24920,0 Кгц
10 метров 28120,0 Кгц (а также 28070,0 Кгц)


The frequencies are:
PSK31 frequency CW exclusively band
3'580 kHz 3'500 – 3'600 kHz
7'035 kHz 7'000 – 7'045 kHz
10'140 kHz 10'100 – 10'150 kHz
14'070 kHz 14'000 – 14'089 kHz
18'101 kHz 18'068 – 18'109 kHz
21'080 kHz 21'000 – 21'149 kHz
24'920 kHz 24'890 – 24'929 kHz
28'080 (28'120)kHz 28'000 – 28'190 kHz

MFSK16, PSK63F и PSK31. Частоты для MFSK16,
PSK63F: 160м-1.838 80м-3.580, 40м-7.037, 20м- 14.080, 15м-21.080,
10м-28.080, 30м-10.147, 17м-18.105, 12м-24.929 MHz.

Привожу на всякий случай распиновку ком порта

Распиновка com порта
N Обозначение Направление Сигнал
1 DCD Вход Data Carrier Detect
2 RxD Вход Receive Data
3 TxD Выход Transmit Data
4 DTR Выход Data Terminal Ready
5 GND - Ground
6 DSR Вход Data Set Ready
7 RTS Выход Request To Send
8 CTS Вход Clear To Send
9 RI Вход Ring Indicator

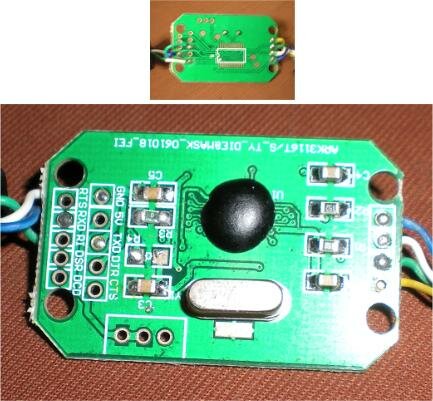

Вот еще один из вариантов переходника и как с ним разобраться

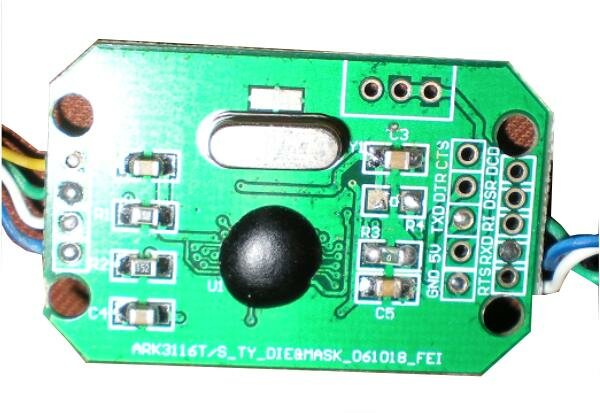

На фотографии мы видим, что место под микросхему на плате пустое, но с другой стороны платы находится микрочип залитый компаундом. Здесь все просто выхода соответствующие COM-порту промаркированы на плате и с распайкой проблем не возникнет.
1. RTS подключается ко входу PTT (3й контакт АСС)
2. DTR подключается ко входу телеграфного ключа трансивера
3. RXD и TXD гнездо трансивера REMOTE (соединяются в соответствии с приведенной схемой рис.1 рис 2)

Проблемы могут возникнуть с отсутствием драйвера, если вам переходник достанется без диска с драйверами. Поскольку маркировки на микрочипе нет и драйвера нет.
Как поступить в этом случае:

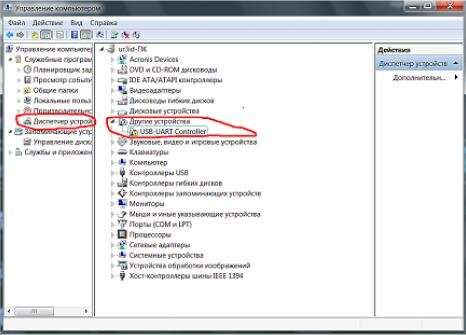

1. подключаем кабель к компьютеру, Windows определит новое устройство, но драйверов не найдет. В диспетчере устройств появится новое устройство

Для поиска драйвера нам необходимо узнать Аппаратный ID (VID и PID) данного устройства. Для его определения будем использовать программу EVEREST Ultimate Edition. Найти и установить программу не составит труда. Запускаем программу EVEREST Ultimate Edition и видим неизвестное устройство со знаком ?

Перепишем данные и по ним в интернете находим необходимый драйвер.

Вот пожалуй и все самое необходимое.

73! С уважением ко всем UR3ID [email protected]
84647 г.ГОРЛОВКА-47
ул. П.КОРЧАГИНА дом36 кв.92
Милюшин Сергей Анатольевич




Блок питания и зарядное устройство для Айпода!

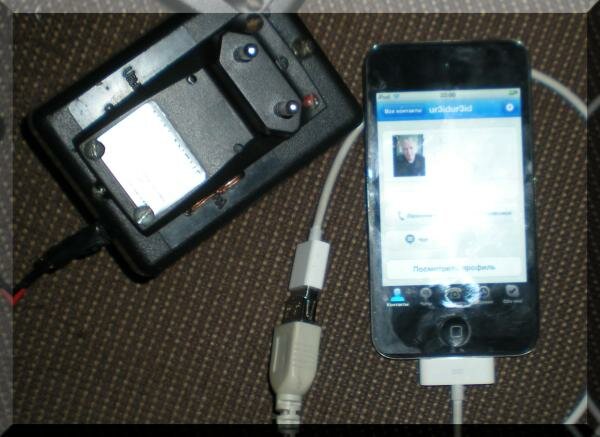

Когда мне надоело постоянно заряжать дочкин Apple iPod от USB порта компьютера (держать постоянно включенным компьютер, да еще и возить айпод в больницу) и посмотрев на цены зарядного, сразу пропала вся охота его покупать.

Пришлось заняться изготовлением сетевого зарядного устройства, просто подать на Apple iPod +5 вольт не получается поскольку эта «хитрая штуковина» заряжаться категорически отказывалась.

Порывшись на просторах интернета и определившись, что для его заряда необходимо подать дополнительные сигналы на 2,3 клеммы USB разъема, было сделано это зарядное устройство.

Хочу сразу предупредить попытки сделать зарядное на основе дешевых импульсных зарядных от мобильных телефонов, не тратьте время зря! Зарядное должно обеспечивать ток заряда 0,5-1А при стабильном напряжении 5вольт.



Зарядное – Это простой блок питания со стабилизатором +5вольт и может быть собрано по любой схеме важно чтобы обеспечивало ток заряда 0,5-1А при стабильном напряжении 5вольт.

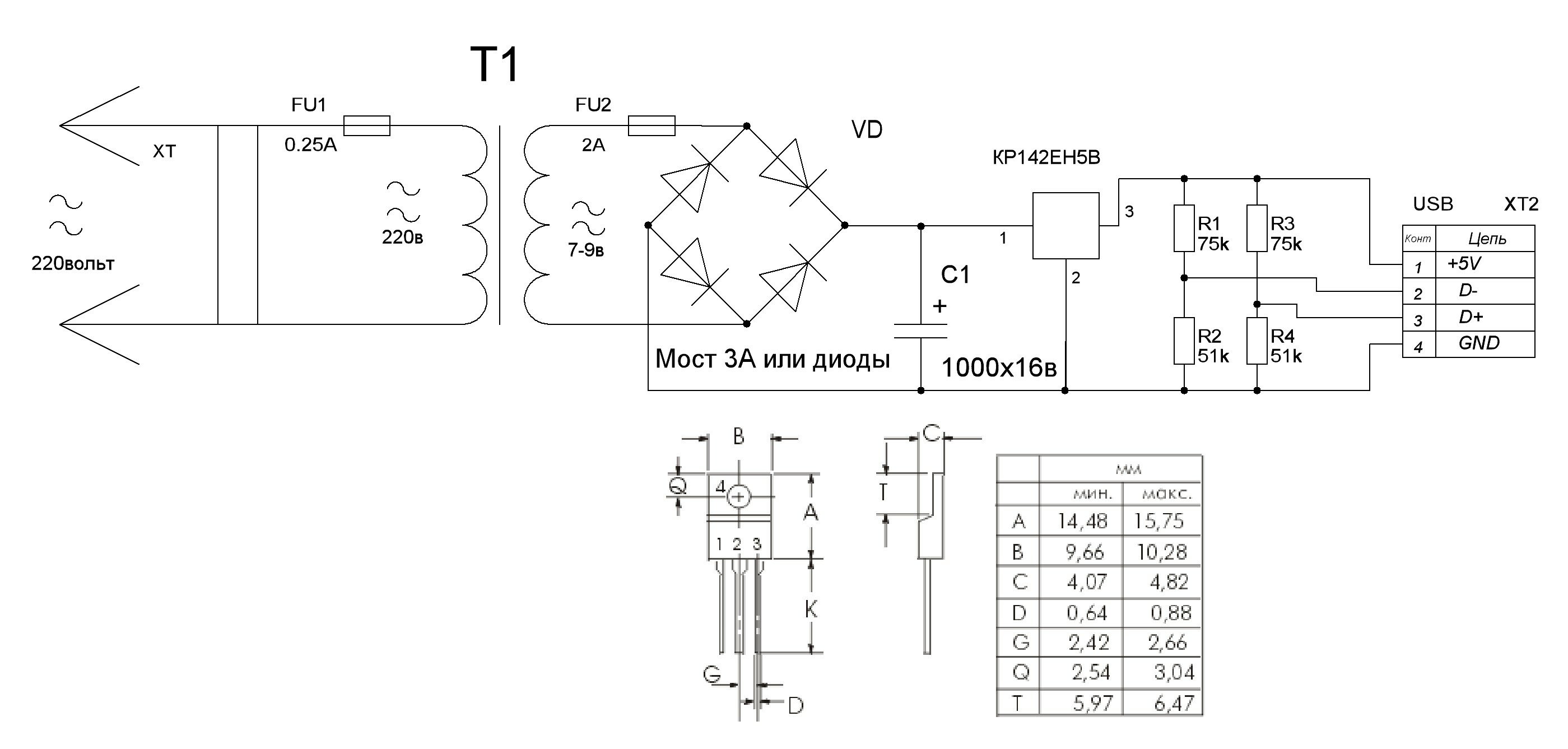

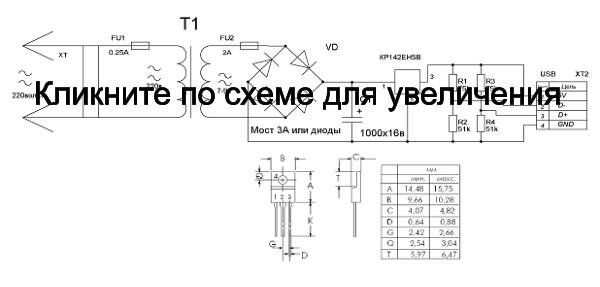

Схема собранная мной приведена на рисунке, провод вторичной обмотки ПЭВ 1 - 0,51. В качестве выходного кабеля и разъема взят отрезок USB удлинителя с USB разъемом на его конце

73! С уважением ко всем UR3ID [email protected]

Милюшин Сергей Анатольевич
ул. П.КОРЧАГИНА дом 36 кв.92
г. ГОРЛОВКА-47
Донецкой обл.
84647
Украина

.



Простой самодельный USB интерфейс для цифровых видов связи для Icom 718




.

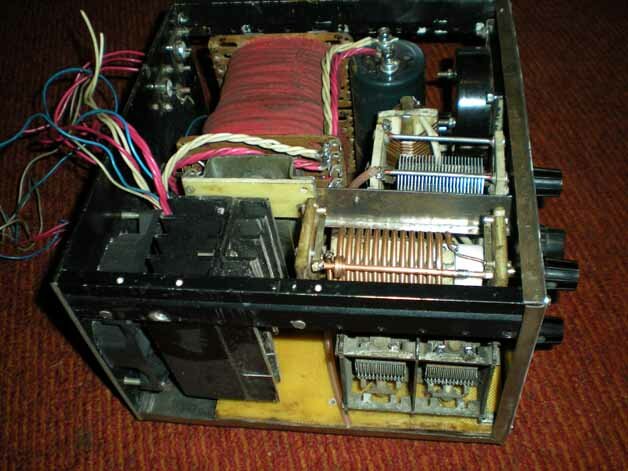

Блок питания + согласующее устройство
для
ICOM 718

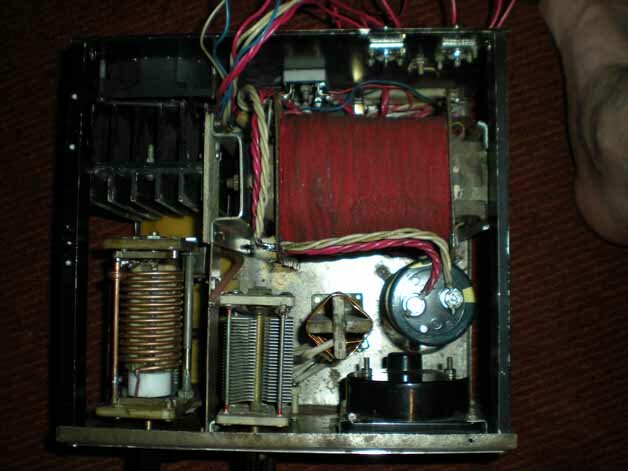

    Работая в радиолюбительском эфире и отвечая на вопрос об аппаратуре, мне часто задают вопрос о том как выполнено согласующее устройство для трансивера ICOM 718 привожу описание и фотографии своего блока питания и согласующего устройства.

    Для уменьшения количества коробочков стоящих на рабочем месте радиолюбителя было принято решение собрать блок питания и согласующее устройство в одном корпусе. При желании можно собрать все по отдельности.

Блок питания

Принципиальная схема блока питания не имеет особенностей, она собрана по известным схемам с применением полевого транзистора и отличается от других схем только номиналами деталей.

Принципиальная схема блока питания приведена ЗДЕСЬ

Схему согласующего устройства смотрите ЗДЕСЬ

    При изготовлении блока питания используется трансформатор от старого цветного  телевизора ТС270.



 Прежде чем перематывать подключите трансформатор к сети и убедитесь чтобы он не гудел. (Очень часто после разборки и повторной сборки железо начинает гудеть.) Поле этого не разбирая железо остро заточенным ножом  послойно срезаем ненужные обмотки на каждой катушке до сетевой и мотаем вторичную обмотку не разбирая железо. Количество витков небольшое 22 витка на катушку и намотка не вызывает особых трудностей Трансформатор гудеть не будет.

Сейчас трудно найти провод для вторичной обмотки да и стоит он не дешево поэтому приведу опробованный способ изготовления провода.

   Берутся 2 куска провода (можно сгоревшего, без лакового покрытия, несколько блоков сделано из медных многожильных жил от гибкого резинового кабеля 6 квадрат при этом резину из жил обдирали). У меня использован медный сгоревший провод 3,2мм., у моих друзей жила 6кв. Длину каждого куска определяли по длине одного самого большого витка умноженного на 22 (количество витков одной катушки вторичной обмотки)  Затем провод изолировался черной тряпочной изоляционной лентой или киперной лентой, автор изолировал провод даже полосками хлопчатобумажной ткани взятой из старой простыни. После изолировки куски прокрашивались любым нитролаком или краской (чтобы во время намотки изоляция не раздвигалась) Высохшим проводом моталась обмотка. После намотки повторно покрывалась нитрокраской. Мотать лучше вдвоем, железо зажимается в тиски, один человек подает провод, другой аккуратно протягивает через железо. Поле намотки одной катушки вторую начинают мотать с противоположного конца (чтобы вместились в железо) Таким способом намотано 4 трансформатора для блоков питания у меня и друзей и работают прекрасно. Не один трансформатор не гудит и не греется.

Детали: Выпрямительный мост на 50А -200вльт импортная сборочка на базаре полно. Реле 12в 40А (можно использовать автомобильное). Транзистор IRFP 064 N  (150A) укреплен на радиаторе от компьютерного процессора с вентилятором. Вместо импортной микросхемы TL431можно использовать отечественную КР142ЕН19 стабилитрон в узле защиты КС147 можно заменить на КС156, 168, 175 или Д814А. Остальные детали не критичны. Предохранитель самодельный на 25А

  Диаметр провода для соответсвующего тока предохранителя
можно самому расчитать по приведенной таблице

Ток, А

Диаметр провода в мм

Ток, А

Диаметр провода в мм

Медь

Алюм.

Сталь

Олово

Медь

Алюм.

Сталь

Олово

1

0,039

0,066

0,132

0,183

60

0,82

1,0

1,8

2,8

2

0,069

0,104

0,189

0,285

70

0,91

1,1

2,0

3,1

3

0,107

0,137

0,245

0,380

80

1,0

1,22

2,2

3,4

5

0,18

0,193

0,346

0,53

90

1,08

1,32

2,38

3,65

7

0,203

0,250

0,45

0,66

100

1,15

1,42

2,55

3,9

10

0,250

0,305

0,55

0,85

120

1,31

1,60

2,85

4,45

15

0,32

0,40

0,72

1,02

160

1,57

1,94

3,2

4,9

20

0,39

0,485

0,87

1,33

180

1,72

2,10

3,7

5,8

25

0,46

0,56

1,0

1,56

200

1,84

2,25

4,05

6,2

30

0,52

0,64

1,15

1,77

225

1,99

2,45

4,4

6,75

35

0,58

0,70

1,26

1,95

250

2,14

2,60

4,7

7,25

40

0,63

0,77

1,38

2,14

275

2,2

2,80

5,0

7,7

45

0,68

0,83

1,5

2,3

300

2,4

2,95

5,3

8,2

50

0,73

0,89

1,6

2,45



Согласующее устройство

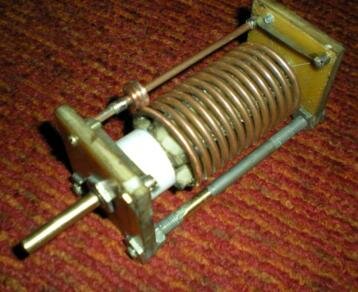

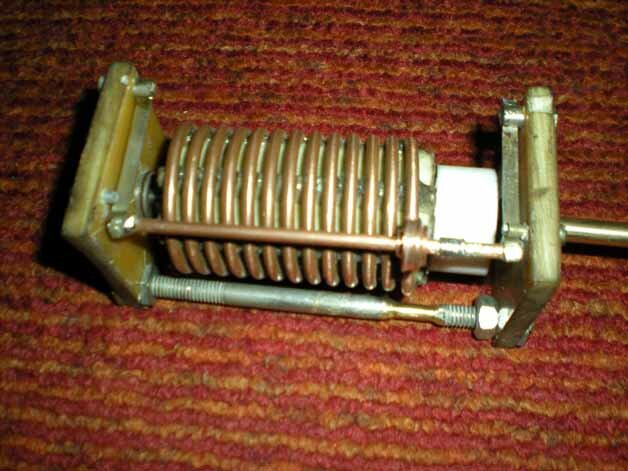

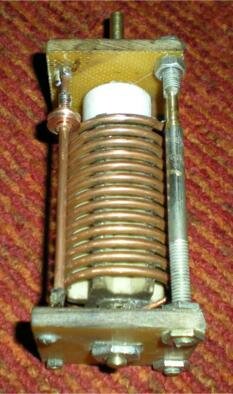

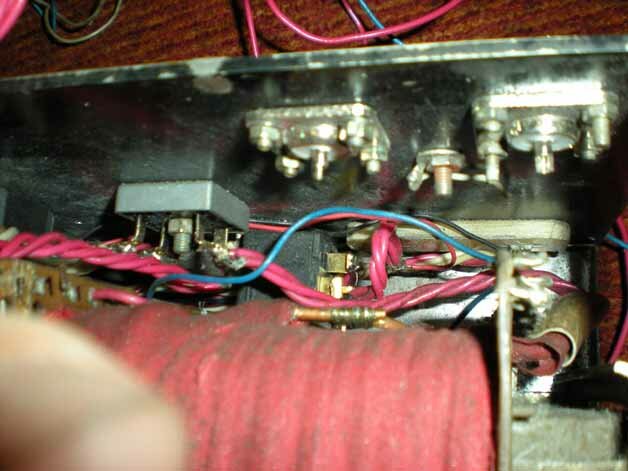

Катушка L1 -12 витков с изменяемой индуктивностью самодельная фотографии приведены ниже,

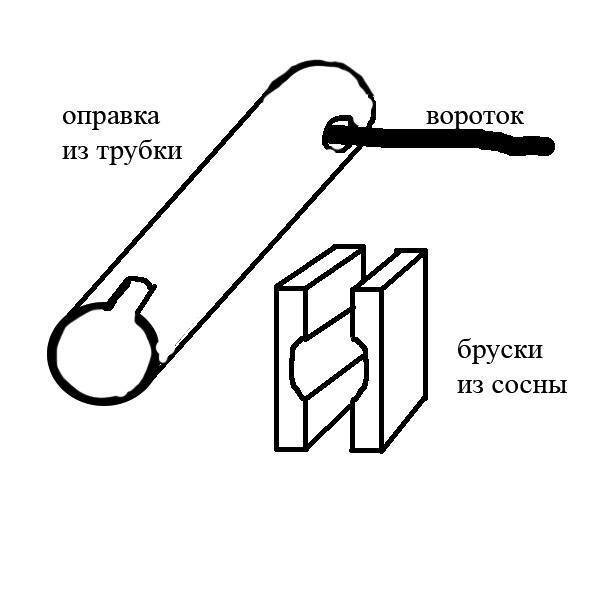

Для изготовления достаточно электродрели и ножовки по металлу размеры будут зависеть от провода и каркаса У меня используется ребристый каркас можно использовать каркас из проволочного резистора ПЭВ диаметром 25-30 мм поверхностный слой зеленой обмазки и провод резистора стачивают на электроточиле до белого фарфора затем можно укоротить длину используя "Болгарку"  Диаметр медного голого провода будет зависеть от размера  и мощности . У меня провод 3,2мм. Провод предварительно намотан на оправку

чуть меньшего диаметра в тисках между двумя сосновыми брусками внешний вид оправки на рис.5 Конец провода загибается и вводится в прорезь оправки затем зажимается между брусками в тисках и вращая оправку воротком навиваем спираль. Затем спираль надевается на каркас витки растягивают и фиксируют эпоксидной смолой точками . Втулки и оси взяты от переменных резисторов (латунные), ось ролика из провода 3,2мм припаяна к пружинящим контактам от старого реле (можно латунным или стальным) щечки из любого изоляционного материала (у меня стеклотекстолит 6мм) под гайки втулок подложены лепестки контактов. Каркас катушки L2 изготовлен из двух пластин шириной 35 мм  конструкция видна на фотографиях. Количество витков 75, отводы сделаны через 7 витков, диаметр провода 1 мм,  переключатель фарфоровый на 11 положений лучше использовать 2 галеты и контакты запаралелить.

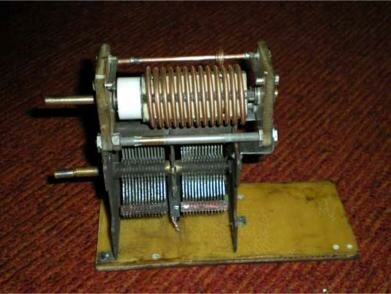

Конденсаторы переменной емкости С1 от старого вещательного приемника (секции включены последовательно корпус изолирован для увеличения зазора между пластинами)  С2 от радиостанции Р104 можно также от приемника.

 Прошу прощения ибо материал статьи не готовился заранее и фотографии делались просто для друзей в процессе сборки.

 [email protected]

Сергей Анатольевич Милюшин
ул. П.Корчагина д. 20 кв. 48
г. Горловака-47
Донецкой обл.
84647

С уважением ко всем UR3ID ор. Сергей 73!
