Усилитель мощности 432МГц на лампе ГС36Б by UT5EC

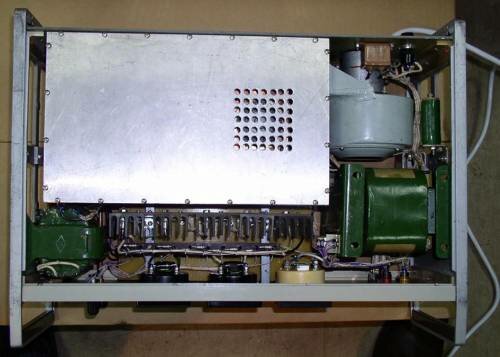

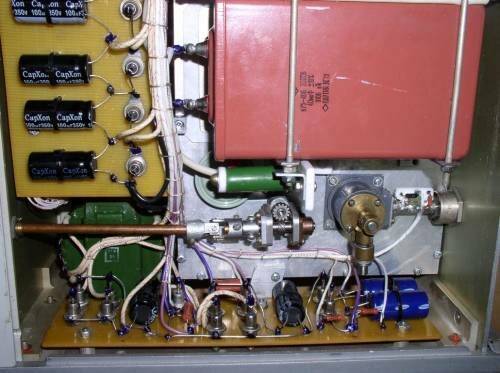

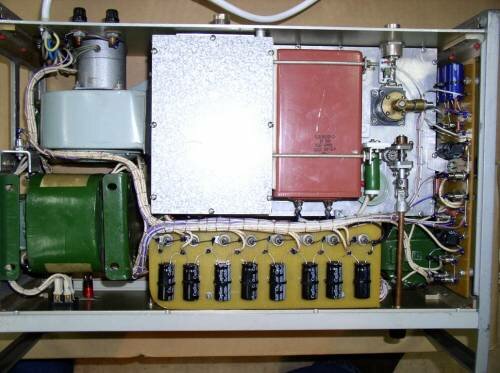

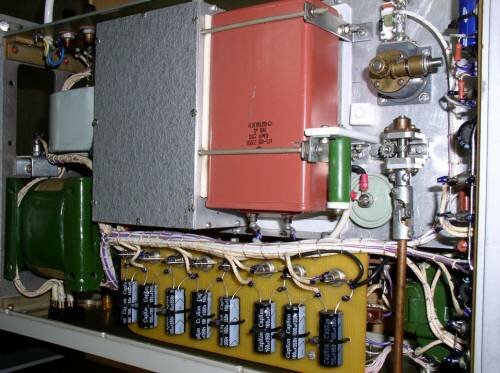

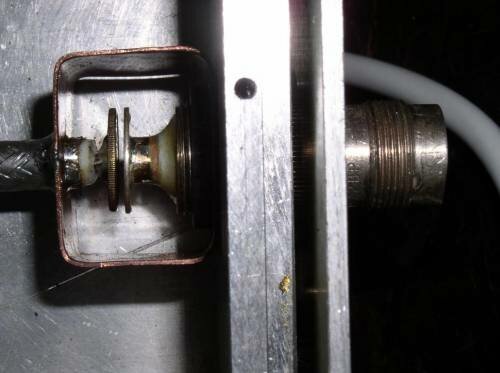

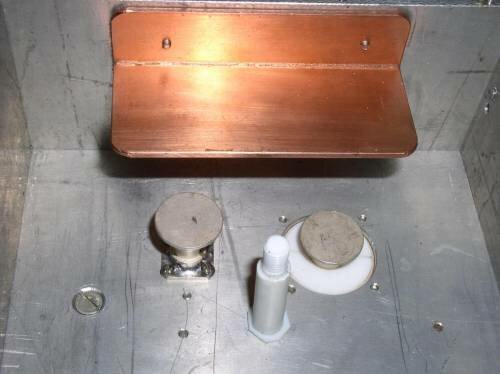

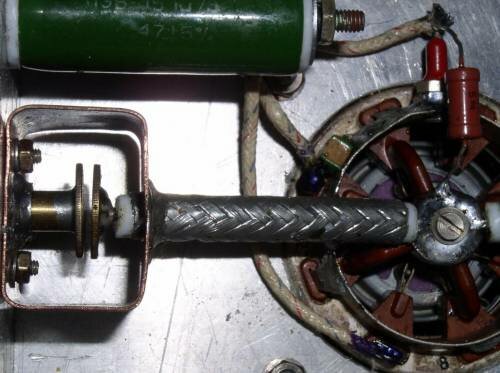

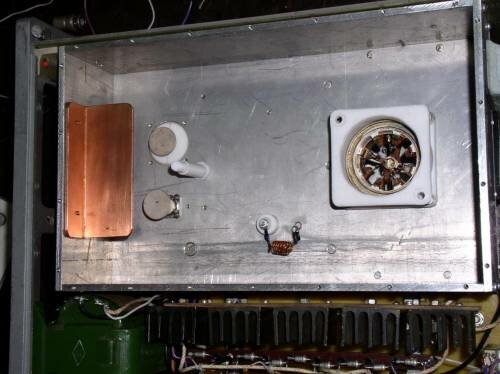

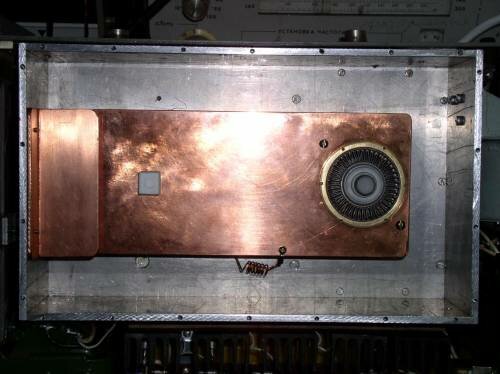

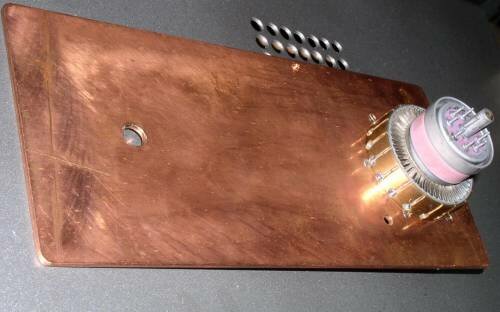

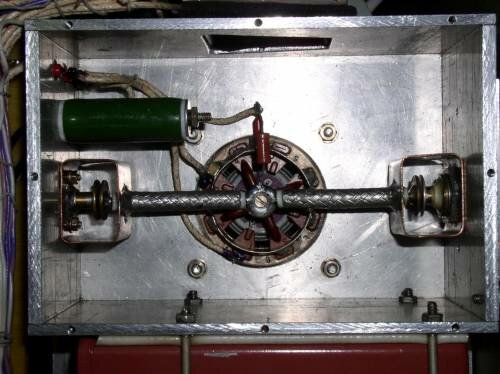

Анодный полуволновый резонатор выполнен в виде плоской линии и в соотношении с размерами прямоугольного анодного отсека имеет волновое сопротивление близкое к 50 ом. Медная линия имеет размеру 220х100 и толщиной 3мм. Анодный отсек имеет внутринние размеры 290х170мм и глубину 74мм. Линия в отсеке расположена симметрично и на 1/2 глубины отсека. В противоположной от лампы стороне резонатора находятся такие элементы: медный уголковый конденсатор грубой настройки. В торцевой стенке отсека, для винтов крепящих уголок, сделаны вертикальные прорези и если ослабить винты, можно передвигать уголок вверх-вниз; дисковый конденсатор точной подстройки. Его ручка выведена на лицевую панель; дисковый конденсатор связи с антенной; фторопластовая стоечка для крепления линии. Анодный дроссель подключен к линии в точке минимума ВЧ напряжения. Катодный отсек имеет внутренние размеры 105х155 и глубину 65мм. Здесь расположены две сеточные линии и конденсаторы настройки и согласования. Линии выполнены из коаксиального, 50-омного кабеля с фторопластовой изоляцией. Размер линий - 53мм (по изоляции, еще еще с двух сторон по 3мм центральной жилы). Оплетка кабеля облужена. Дисковые конденсаторы сделаны из медных, 10-ти копеечных монет (удачное "вложение" денег в аппаратуру, HI!). Входное гнездо сделано из кабельного соединителя СР-50-162-ФВ. Со стороны где больше резьбы обрезана "крайняя плоть", оголен изолятор. В центральную часть вставлен и запаян медный штырек к которому припаян диск. Чтобы центральная часть не прокручивалась и не имела люфта при подключении кабеля, изолятор и центральная часть закреплены дополнительно каплей эпоксидной смолы. Конденсаторы заключены в экраны из тонких, медных полосок. Экраны соединяют оплетки линий с боковыми стенками отсека. Так-же экраны припаяны к "юбке" панельки лампы. Индикатор выходного сигнала выполнен по принципу направленного ответвителя. Под оплетку кабеля, между конденсатором связи и выходным гнездом, пропущена петелька из провода МГТФ. В блоке питания усилителя использованы два унифицированных трансформатора: ТА-282 и ТАН-30. Анодное напряжение - 2,2KV. Конструктивный блокировочный конденсатор в цепи анодного напряжения имеет размер пластины 75х150мм и изолятор из фторопласта толщиной 0,3мм. Экранная сетка лампы питается стабилизированным напряжением +325 вольт. Питание управляющей сетки аналогично схеме усилителя 144МГц.
